Der Ölfeuerungsautomat am Intercal BNR10 hat den Geist aufgegeben. Leider kam es bei dem Defekt auch zu einem Folgeschaden in der Viessmann-Steuerung. Als Überbrückungslösung wurde wieder der alte MAN Raketenbrenner eingebaut. Die Viessmann-Steuerung wurde gegen ein anderes Gebrauchtgerät gleichen Typs getauscht.

Im Rahmen des Brennerumbaus wurde festgestellt, dass im Kessel nahezu keine Ablagerungen festzustellen sind. Eine Kesselreinigung blieb mir also erspart.

Offensichtlich kann der Intercal BNR10 auch mit hohen CO²-Werten betrieben werden, ohne dass es zu einer rußenden Verbrennung kommt. Dieses wird auch in entsprechenden Internetforen mehrfach beschrieben und ist vermutlich auf die Rezirkulation (Abgasrückführung) zurückzuführen.

• O²-Gehalt 2,4%
• CO²-Gehalt 13,8%
• Abgastemperatur 142°C
• Verbrennungslufttemperatur 24,5°C
• Abgasverlust 5,1%

Mutig geworden durch die geringen Ablagerungen trotz hoher CO²-Werte in der letzten Heizperiode ging ich bei der Einstellung an die obere Toleranzgrenze.

Die 0,35-Düse bringt mit entsprechend hohem Öldruck eine vergleichbare Leistung wie die 0,45-Düse. Läuft der Brenner mit dieser Düse über die Sommermonate problemlos, werde ich in der nächsten Heizperiode versuchsweise die Leistung reduzieren und bei niedrigen Außentemperaturen die Temperaturen am Ende des Abgaskamines messen. Mit entsprechenden Messwerten belegt, kann die Sorge des Schornsteinfegers bezüglich Kaminvereisung sicher ausgeräumt werden und einer weiteren Leistungsreduzierung steht nichts im Wege.

Zu Testzwecken wurde eine vollautomatische, selbstlernende Zirkulationspumpe Vortex SL154 mit Mikroprozessorsteuerung eingebaut. Bei ökonomischer Einstellung zeigt die Pumpe sehr kurze, zeitoptimierte Schaltzyklen. Der Energieverlust für die Zirkulation reduziert sich damit deutlich ohne Komfortverlust im Haus.

Indirekt führt die optimierte Zirkulation zu einem höheren solaren Ertrag, da das Temperaturniveau im unteren Teil des Warmwasserspeichers während der Schaltzyklen abgesenkt und nicht angehoben wird.

• O²-Gehalt 1,9%
• CO²-Gehalt 14,1%
• Abgastemperatur 159°C
• Verbrennungslufttemperatur 27,3°C
• Abgasverlust 5,6%

Ich bin etwas besorgt wegen der lediglich 1,9% O² und 14,1% CO². Laut Spezifikation sollte der Intercal Brenner maximal 13,5% CO² haben. Komisch ist auch, dass die Abgastemperatur innerhalb von so kurzer Zeit auf fast 160°C gestiegen ist - seit der Kesselreinigung sind erst ca. 560 Liter Heizöl verbrannt worden.

Womöglich ist der Kessel von der umkippenden Flamme des Brenners innen schon verrußt. Dummerweise wird das Wetter gerade ziemlich kalt, so dass ich mit dem Abschalten der Heizung noch ein wenig warten muss :-(

Das ärgert Kunden wie uns gewaltig, die im familienbewohnten Zweifamilienhaus keine geeichten Messgeräte brauchen. Ich habe mich daher entschlossen ein gebrauchtes Allmess MaXX mit abgelaufenem Eichdatum zu erwerben und testweise bei angelegter Ersatz-Spannungsversorgung die Batterie zu tauschen. Ich werde ich über das Ergebnis berichten.

• O²-Gehalt 3,5%
• CO²-Gehalt 12,9%
• Abgastemperatur 145°C
• Verbrennungslufttemperatur 20,5°C
• Abgasverlust 5,7%

• EURO C20 Solarkollektoren mit Antireflexglas und ca 5,2 m² Kollektorfläche

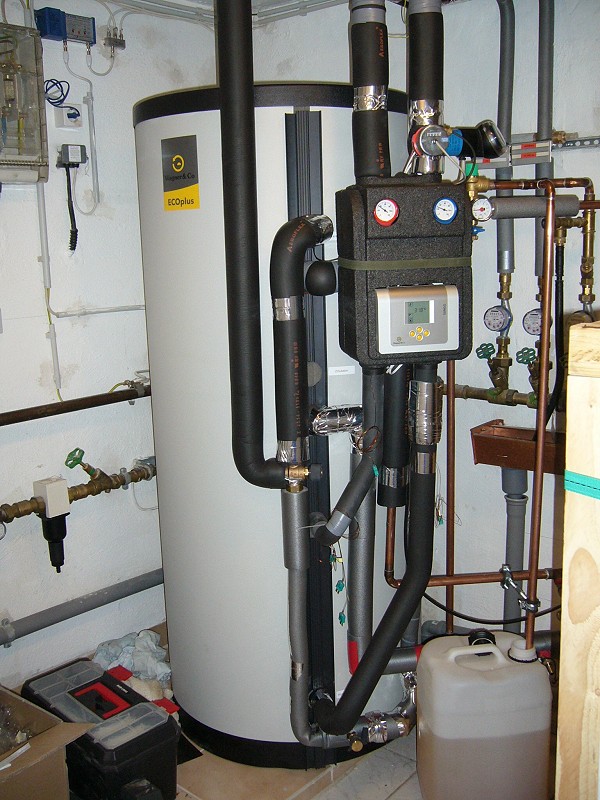

• 300L Solarspeicher mit Konvektionsbremse
• Solarsteuerung mit Solarertragsermittlung und optionaler Heizungsunterstützung

• Verbesserung des feuerungstechnischen Wirkungsgrades. Ausnutzung der Restwärme im Abgas zur Erwärmung der Verbrennungsluft, damit soll quasi der Brennwert-Effekt erreicht werden.
• Reduzierung des Wärmeverlustes im Haus durch die kalte Ansaugluft, die bisher bei der Verbrennung von außen in das Haus gezogen wurde.
• Geräuschreduzierung

Alle Ziele sind erreicht worden. Die Verbrennungslufttemperatur (VT) steigt bei längerer Brennerlaufzeit deutlich an, im Keller ist es merklich wärmer, allerdings wird es auch muffiger und es muss mehr gelüftet werden. Der Brennerbetrieb ist bei montierter Ansaughaube kaum noch hörbar.

Um keine Probleme beim Betrieb von kleineren Düsenquerschnitten zu bekommen, installieren wir einen Oventrop Tiger-Loop Filter mit Microtec Opticlean Feinfilterpatrone.

Der Intercal BNR10 wird auf ca. 16 kW Leistung eingestellt. Abgaswerte sind

• O²-Gehalt 2,8%
• CO²-Gehalt 13,4%
• Russzahl 0
• Abgastemperatur 129°C
• Abgasverlust 4,6%

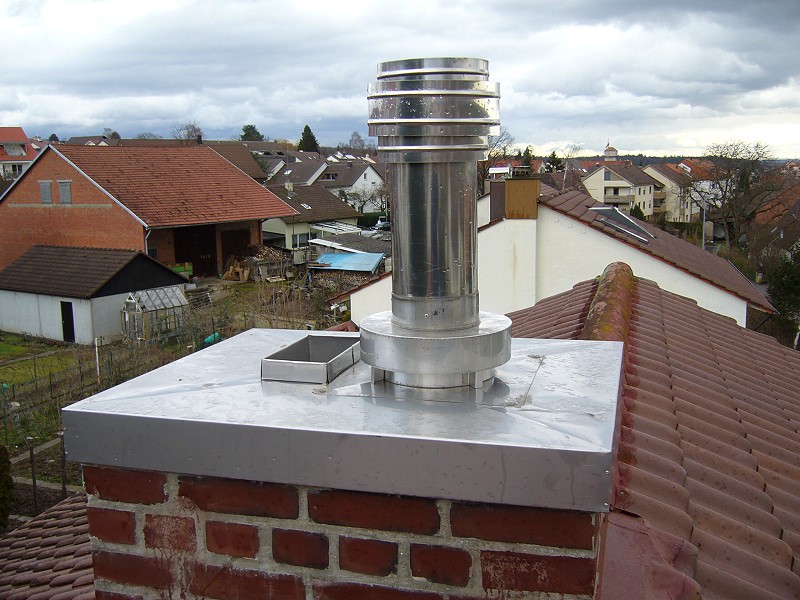

Die Druckpulsationen im Edelstahlkamin werden geringer, die Lärmbelästigung nimmt ab - es ist aber nicht akzeptabel. Positiver Nebeneffekt sind deutlich längere Brennerlaufzeiten.

Leider zeigte sich relativ schnell, dass der Ölbrenner im Keller eine deutliche Lärmbelastung über den Holzofen im Obergeschoss erzeugt. Das Edelstahlrohr wirkt wie eine Trompete und der Holzofen wie ein Klangkörper, der die dumpfen, niederfrequenten Geräusche des Ölbrenners im Obergeschoss abgibt. Wir können nur jedem von dieser Lösung abraten.

Ende Juli 2006 haben wir daher ein gebrauchtes TESTO 342-1 erworben, dieses zur Reparatur/Kalibrierung an Firma TESTO gesendet. Heute haben wir TESTO den Auftrag zur Reparatur auf Basis des Kostenvoranschlages in Höhe von 736€ erteilt. Mit in Summe knapp 1.000 € Investitionskosten darf man nicht mehr die Frage der Amortisation stellen - der ersparte Ärger war uns jedoch das Geld wert!

Zusätzlich wurden noch entsprechende Reinigungsbürsten und ein Pumpenprüfkoffer bestellt, um wirklich professionelle Arbeit leisten zu können.

Während der gesamten Angebotsphase haben wir wieder erleben müssen, wie die Situation im deutschen Handwerk ist - falsche fachliche Aussagen, völlig falsche Angebote, wochenlanges hinterher telefonieren nach den Angeboten mussten wir erleben. Wir wollen ein Gewerk mit einem Volumen von ca. 3.500 € in Auftrag geben und werden behandelt wie Bittsteller...

Brennraum gereinigt. 6 kaskatierte Umfänge mit Stegen - nur die vorderen drei Stegreihen waren halbwegs sauber, die letzten drei zunehmend versottet. Am letzten Umfang bis zu 2 cm dicke Schlacke.

Defektes Gewinde am Zulauf des Tiger-Loop Filter festgestellt, Überwurfmutter kann nur noch schräg angezogen werden wodurch der Dichtkegel des Panzerschlauches nicht zentrisch abdichten kann. Verschraubung nur noch mit Teflonband dicht zu bekommen.

• O²-Gehalt 5,8%
• Russzahl 0
• Abgastemperatur 168°C
• Abgasverlust 8%

Die Anpassung der Heizkurve mit entsprechender Absenkung der Vorlauftemperatur bei wärmeren Außentemperaturen hatte sofort eine positive Auswirkung auf den Heizölverbrauch.

• CO²-Gehalt 12,1%
• CO-Gehalt 4,5%
• O²-Gehalt 4,5%
• Lambda 1,27
• Russzahl 0-1
• Abgastemperatur 160°C
• Abgasverlust 6,6%
• Eta 93,4%

Am Elco-Klöckner wurde eine Düse mit 0,65 gph 45°S mit 10 bar Pumpendruck betrieben.

• O²-Gehalt 4,9%
• Russzahl 0
• Abgastemperatur 161°C
• Abgasverlust 7%

• O²-Gehalt 4,8%
• Russzahl 0
• Abgastemperatur 153°C
• Abgasverlust 7%

• O²-Gehalt 4,5%
• Russzahl 0
• Abgastemperatur 172°C
• Abgasverlust 7%

• CO²-Gehalt 12,0%
• Rußzahl 0-1
• Abgastemperatur 170°C
• Abgasverlust 7,2%

Am Elco-Klöckner wurde eine Düse mit 0,65 gph 45°S mit 12 bar Pumpendruck betrieben.

• O²-Gehalt 6,6%
• Russzahl 0
• Abgastemperatur 146°C
• Abgasverlust 7%

• O²-Gehalt 6,8%
• Russzahl 0
• Abgastemperatur 176°C
• Abgasverlust 9%
