Der Kessel
Viessmann Vitola bifferal-et (Typ 13517-41A)
  • Herstelljahr 1982
  • Herstell-Nr. 708134110080
  • Leistungsbereich 29 bis 36 kW (24.900 bis 31.000 kcal/h)
  • Warmwasserspeicher 145 Liter
  • Warmwasser-Leistungskennzahl NL 2,0
  • zulässige Vorlauftemperatur 110°C
  • Abgasrohr Durchmesser 150 mm
  • Niedertemperaturkessel aus einem Materialverbund von Guss und Stahl (biferral)

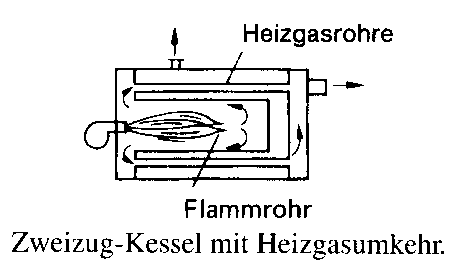

Es handelt sich um einen Zweizug-Kessel mit zweifacher Heizgasumkehr. An der Rückseite der Brennkammer prallen die Heizgase ab, werden umgelenkt und strömen am Außenradius der Brennkammer in Richtung Brenner zurück. Dieses bezeichnet man als den ersten Zug.

Auf der Brennerseite werden die Heizgase dann nochmals um 180° umgelenkt und strömen auf der Außenseite der Brennkammer durch das Labyrinth der aufgeschweißten Stahlbleche bis zur Abgasaustrittsöffnung. Dieses ist dann der zweite Zug. Strömungstechnisch gesehen ideale Voraussetzungen für einen Rezirkulations-Brenner.

Die Brennkammer besteht aus einem Edelstahlrohr, welches zur Reinigung aus dem Kessel gezogen werden kann. Auf der Innenseite des Kessels sind Stahlbleche aufgeschweißt, die eine Art Labyrinth darstellen (siehe rechts).

Die äußere Schicht zum Kesselwasser hin besteht aus Stahl, die innere Schicht zur Brennkammer hin aus Spezialgrauguss.

Viessmann Vitola bifferal-et - Innenansicht
Kessel innen
Die innere Schicht nimmt eine höhere Temperatur an als das Kesselwasser. Durch diese Konstruktion soll ermöglicht werden, dass die Kesseltemperatur unterhalb der Kondensationstemperatur der Heizgase liegen kann (ca. 48°C). Wird diese Temperatur in der Brennkammer unterschritten, tritt schwefelhaltiges Kondensat auf das Korrosion im Kessel verursachen kann.
