Die Anlage
Der Kessel
Viessmann Vitola bifferal-et (Typ 13517-41A)
  • Herstelljahr 1982
  • Herstell-Nr. 708134110080
  • Leistungsbereich 29 bis 36 kW (24.900 bis 31.000 kcal/h)
  • Warmwasserspeicher 145 Liter (nach Inbetriebnahme der Solarthermie stillgelegt)
  • Niedertemperaturkessel aus einem Materialverbund von Guss und Stahl (biferral)

Der Kessel wurde im Winter 2005/2006 zusätzlich mit 10cm Styropor und Mineralwolle (Front- und Heckseite) isoliert um die Bereitschaftsverluste zu verringern. Aus optischen Gründen wurde der isolierte Kessel zusätzlich mit Alu-Blechplatten verkleidet.

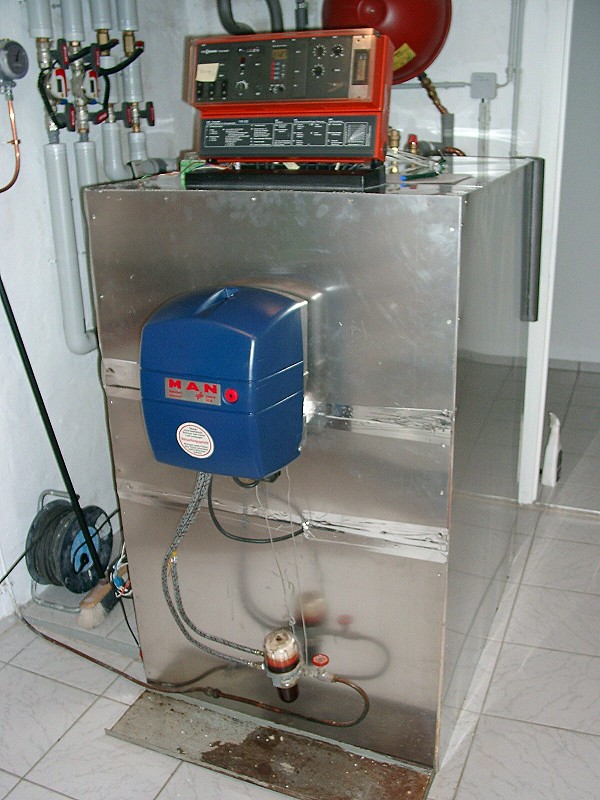

Kessel Stand 05-2006
Die Steuerungen
Viessmann Tetramatic 1 KRH (Typ 7089 270) bis Juni 2004
  • Herstelljahr 1982
  • Alle Funktionen der Kesselregelung, Heizkreissteuerung, Speicherregelung in einem Gehäuse
  • Gleitende Kesseltemperatur abhängig von der Außentemperatur
  • Gleitende Heizkreis-Vorlauftemperatur abhängig von der Außentemperatur
  • Nachtabsenkung mit mechanischer Zeitschaltuhr
  • Komponenten weitgehend in Leiterplattentechnik ausgeführt, einfach austauschbar

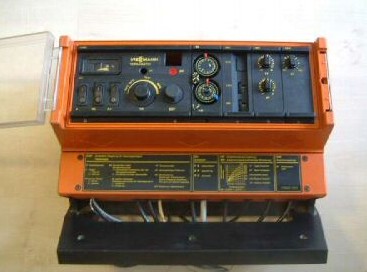

 Viessmann Tetramatic 1
Tetramatik 1
Viessmann Tetramatic 3 KRH (Typ 7420 260) ab Juni 2004
  • Herstelljahr ? (gebraucht gekauft)
  • Alle Funktionen der Kesselregelung, Heizkreissteuerung, Speicherregelung in einem Gehäuse
  • Gleitende Kesseltemperatur abhängig von der Außentemperatur
  • Gleitende Heizkreis-Vorlauftemperatur abhängig von der Außentemperatur
  • Nachtabsenkung mit digitaler Schaltuhr
  • Komponenten weitgehend in Leiterplattentechnik ausgeführt, einfach austauschbar
 Viessmann Tetramatik 3
Tetramatik 3
Die Ölgebläsebrenner
Elco-Klöckner Vectron Typ EK01.4L-H (Erzeugnis-Nr. V03746) bis Mai 2006
  • Gelbbrenner
  • elektrische Ölvorwärmung
  • Öldurchsatz 2,0 bis 3,6 kg/h
  • Wärmeleistung 24 bis 43 kW
  • Nennwärmeleistung 43 kW
  • Baujahr CD (1999)
  • Brennstoff Heizöl EL-DIN 51603
 Elco-Klöckner Ölbrenner
Elco-Klöckner
MAN Raketenbrenner Typ RE1.1 ab Mai 2006
  • Blaubrenner (sogenannter Raketenbrenner)
  • elektrische Ölvorwärmung
  • Öldurchsatz 1,5 bis 2,1 kg/h
  • Wärmeleistung 17,9 bis 25 kW
  • Nennwärmeleistung 21 kW
  • Baujahr 1998
  • Brennstoff Heizöl EL-DIN 51603
MAN RE1.1
Intercal Blaubrenner Typ BNR10 ab November 2006
  • Blaubrenner mit Rezirkulation
  • elektrische Ölvorwärmung
  • Öldurchsatz 1,2 bis 1,9 kg/h
  • Wärmeleistung 14 bis 23 kW
  • Nennwärmeleistung 18 kW
  • Baujahr 2000
  • Brennstoff Heizöl EL-DIN 51603
  • Verbrennungsluft-Zufuhr, Pumpendruck und Rezirkulation können getrennt eingestellt werden. Der Brenner kann durch diese vielen Einstellmöglichkeiten bei kleinen Leistungen besser eingestellt werden. Allerdings ist damit der Einstellvorgang deutlich komplexer wie "nur mal eben am Pumpendruck drehen".
Intercal BNR10
Die motorische Abgasklappe
Windhager Typ AK B8-R150
Die Abgasklappe wurde gebraucht erworben und nachträglich in die Anlage eingebaut. Im elektrischen Teil der Abgasklappe wird das Signal der Steuerung für "Brenner Start" durchgeschleift, womit sichergestellt ist, dass der Brenner nur starten/laufen kann wenn die Abgasklappe geöffnet ist.

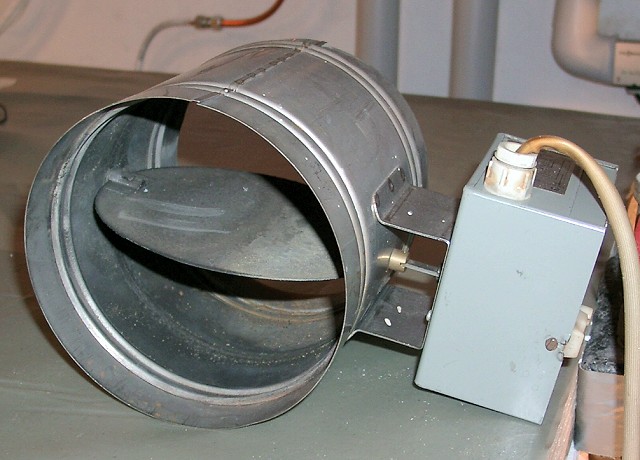

Abgasklappe
Der mechanische Ölverbrauchszähler
Braun Messtechnik Typ HZ3

Der Ölzähler HZ 3 ist als Messgerät für Heizöl EL und Dieselkraftstoff einsetzbar. Es können kleinste Mengen mit einer Genauigkeit von 0,01 L (Skalenteilung) gemessen werden. Der geeichte Ölzähler (Eichgültigkeit 10 Jahre) ermöglicht eine exakte Verbraucherabrechnung und ist zudem robust und langlebig.

  • Messgenauigkeit +/- 1%
  • Durchfluss bis max. 30 Liter/Std.
  • Nenndruck bis 6 bar

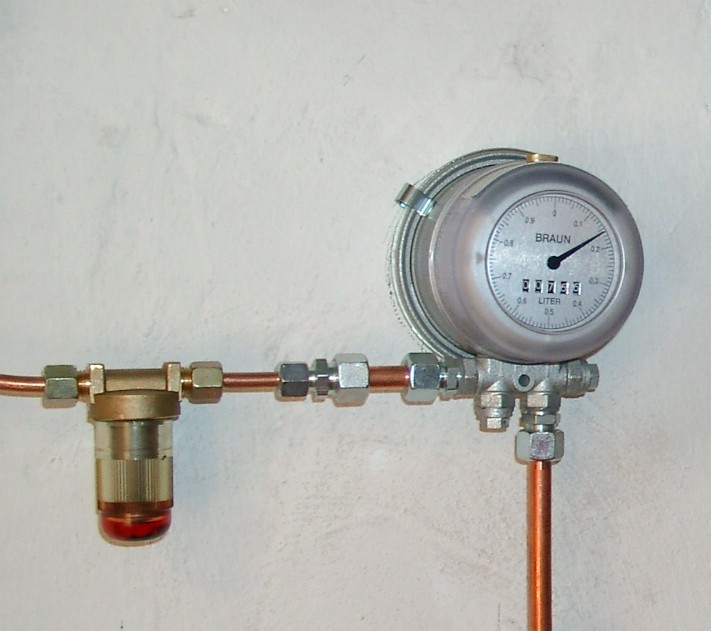

Braun HZ3
Die Wärmezähler
Allmess Typ Integral-MK MaXX
Die Zähler ermitteln den Energieverbrauch im Heizkreis für Erdgeschoss und Obergeschoss (Zweifamilienhaus) aus der Differenztemperatur von Vorlauf und Rücklauf, sowie dem Volumenstrom im jeweiligen Heizkreis.

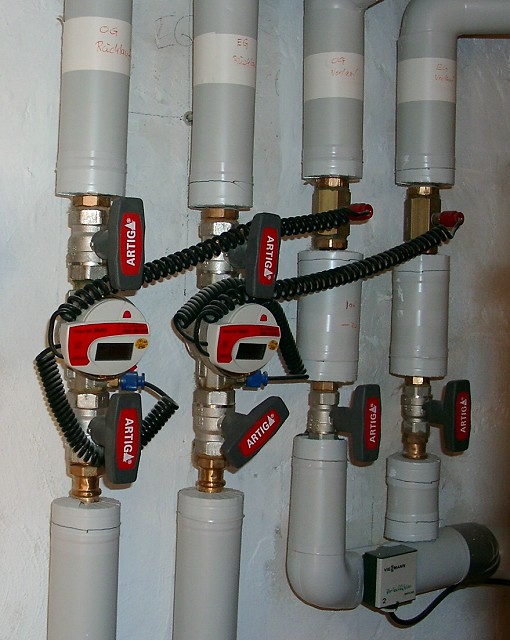

Allmess MaXX
Der Feinfilter
Oventrop Typ Toc-Duo-N
Um auch bei kleineren Düsen keine Brennerstörungen zu bekommen, haben wir den Oventrop Toc-Duo-N eingebaut und mit einem Opticlean-Feinfilter der Firma Microtec ausgerüstet. Zur Standzeitverlängerung wurde der MC-18 Filter mit längerer Filtertasse verwendet.

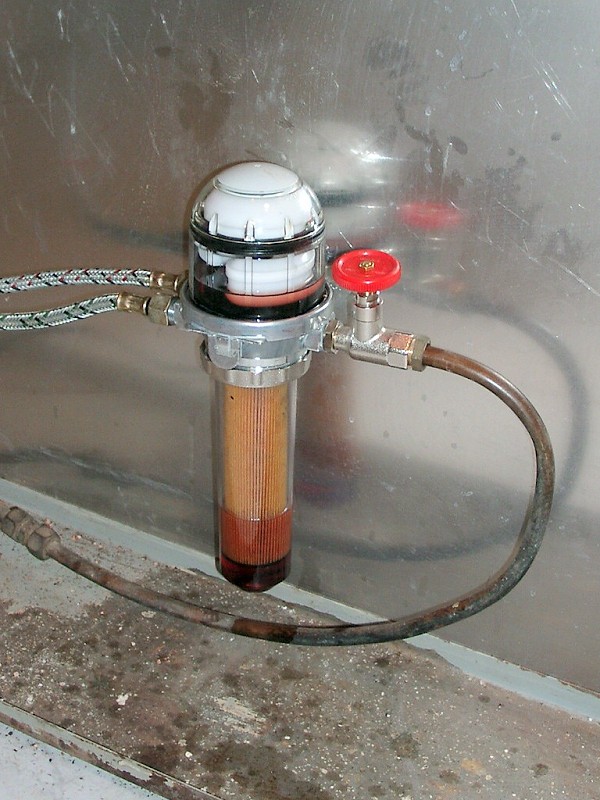

Oventrop Toc-Duo
Die druckgesteuerte Heizungspumpe
Grundfos Typ Alpha Pro
Die alte Heizungspumpe wurde meist in Stufe 2 betrieben und verbrauchte dort laut Typenschild 40 Watt. Die druckgesteuerte Alpha Pro verbraucht bei gleichzeitig besserer Leistung nur 15 Watt. Durch die druckabhängige Steuerung wird die Pumpe bei geringerem Wärmebedarf (Thermostatventile regeln Heizkörper zu) in ihrer Leistung gedrosselt bis auf minimal 6 Watt.

Im Betrieb zeigte sich, dass die Pumpe in der Übergangszeit häufig im Arbeitsbereich zwischen 6...10 Watt lief - also gegenüber der alten Pumpe deutlich Strom spart. Netter Nebeneffekt waren reduzierte Fließgeräusche, da durch die Drucksteuerung nur soviel Volumenstrom erzeugt wird, wie im Heizkreis benötigt wird.

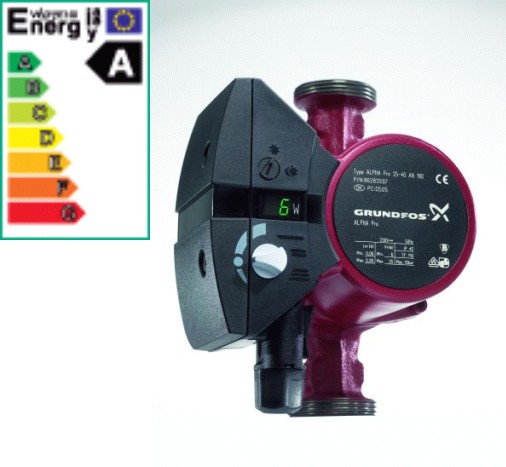

Grundfos Alpha Pro
